سیم مفتولی، سیم مفتولی مسی و سیم مفتولی 1.5؛ راهنمای جامع انتخاب و خرید

سیم مفتولی یکی از پرکاربردترین انواع هادی‌های الکتریکی در تأسیسات برقی ساختمان، تابلوهای برق صنعتی و پروژه‌های نصب ثابت محسوب می‌شود. سیم مفتولی مسی به دلیل ساختار تک‌رشته‌ای و رسانایی بالای مس، انتخاب اول برقکاران در مدارهای ثابتی است که نیاز به انعطاف‌پذیری ندارند. سیم مفتولی 1.5 نیز به‌عنوان پرمصرف‌ترین سطح مقطع در مدارهای روشنایی ساختمان، نقشی کلیدی در سیم‌کشی داخلی ایفا می‌کند. شناخت دقیق انواع سیم مفتولی، مشخصات فنی، تفاوت‌ها با سیم افشان و نکات نصب این هادی‌ها به شما کمک می‌کند تا در پروژه‌های خود انتخابی دقیق و مطمئن داشته باشید و از بروز مشکلات پرهزینه جلوگیری کنید.

سیم مفتولی که در بازار با نام سیم خشک نیز شناخته می‌شود، از یک مفتول مسی یکپارچه تشکیل شده است که یک لایه عایق پلاستیکی به‌عنوان روکش روی آن کشیده می‌شود. استاندارد بین‌المللی IEC 60228 هادی این سیم را در کلاس 1 یا 2 طبقه‌بندی می‌کند که نشان‌دهنده ساختار صلب و مناسب برای نصب‌های ثابت است. این ساختار تک‌رشته‌ای باعث می‌شود سیم مفتولی در مقایسه با سیم افشان، انعطاف‌پذیری بسیار کمتری داشته باشد، اما در عوض استحکام مکانیکی بالاتری در برابر تنش‌های کششی و فشاری از خود نشان دهد. سیم مفتولی مطابق با استانداردهای IEC 60227، VDE 0271 و ISIRI 3569 تولید می‌شود و ولتاژ نامی آن 450/750 ولت برای سیم‌های تک‌رشته و 300/500 ولت برای سیم‌های چندرشته‌ای است.

انواع سیم مفتولی و کاربردهای آن‌ها

سیم‌های مفتولی بر اساس ساختار هادی، نوع عایق و شرایط نصب به دسته‌های مختلفی تقسیم می‌شوند. سیم مفتولی تک‌رشته که با کد NYA شناخته می‌شود، دارای یک هادی مسی یکپارچه است و برای سیم‌کشی داخلی ساختمان در لوله‌های برق و تابلوهای برق به کار می‌رود. این سیم در سطح مقطع‌های 1.5 تا 240 میلی‌متر مربع تولید می‌شود و در سیم‌کشی‌های ثابت، تأسیسات نصب ثابت در محیط‌های خشک و داخل لوله کاربرد دارد. سیم مفتولی نیمه افشان (NYAF) نیز نوعی سیم است که از چند رشته سیم مفتولی به هم تابیده تشکیل شده و انعطاف‌پذیری بیشتری نسبت به سیم مفتولی تک‌رشته دارد. سیم‌های مفتولی با هادی تابیده منظم گروه 2 را می‌توان به عنوان اتصالات تابلوهای کنترل و در ساخت دسته سیم به کار برد.

از نظر کاربرد، سیم مفتولی 1.5 به‌طور خاص برای مدارهای روشنایی ساختمان طراحی شده است. طبق ضوابط و مقررات ساختمانی، برای روشنایی‌ها شامل لامپ‌ها، لوسترها و هالوژن‌ها باید از سیم شماره 1.5 استفاده کرد. این سیم در مدارهای اعلام حریق نیز به کار می‌رود و برای تمام قسمت‌های سیستم اعلام حریق، سیم شماره 1.5 توصیه می‌شود. سیم مفتولی 2.5 برای تمام پریزهای برق، چه در آشپزخانه و چه در اتاق‌های خواب و پذیرایی، استفاده می‌شود. برای کابل اصلی که برق را از کنتور به جعبه فیوز می‌برد، باید از کابل سه‌رشته شماره 6 استفاده کرد. سیم مورد استفاده از کلید کولر آبی تا جعبه فیوز بهتر است شماره 2.5 باشد. برای کولر گازی نیز استفاده از سیم شماره 4 توصیه می‌شود. در تابلوهای برق، سیم مفتولی برای اتصال کلیدها، فیوزها، رله‌ها و ترمینال‌ها به کار می‌رود. در پروژه‌های صنعتی، سیم مفتولی برای تغذیه موتورهای الکتریکی، تابلوهای کنترل و سیستم‌های توزیع برق کاربرد دارد.

مشخصات فنی سیم مفتولی و محافظت‌های آن

مشخصات فنی سیم مفتولی تعیین‌کننده کیفیت انتقال جریان و طول عمر آن در شرایط مختلف است. هادی این سیم از مس آنیل‌شده با خلوص بالا ساخته می‌شود که رسانایی الکتریکی مطلوب و مقاومت الکتریکی پایینی دارد. سیم مفتولی 1.5 دارای حداکثر مقاومت الکتریکی هادی در حدود 12.1 اهم بر کیلومتر در دمای 20 درجه سانتی‌گراد است. سیم مفتولی 2.5 دارای حداکثر مقاومت الکتریکی هادی حدود 7.41 اهم بر کیلومتر در دمای 20 درجه سانتی‌گراد گزارش می‌شود. حداقل مقاومت عایقی برای سیم مفتولی 1×1 حدود 0.011 مگااهم بر کیلومتر در دمای 70 درجه سانتی‌گراد و حداکثر مقاومت عایقی حدود 18.1 مگااهم بر کیلومتر در دمای 20 درجه سانتی‌گراد است. عایق این سیم‌ها از جنس آمیزه PVC از نوع PVC/C است که خواص دی‌الکتریک بالایی دارد و از اتصال کوتاه بین هادی‌ها جلوگیری می‌کند. ضخامت عایق برای سیم مفتولی 1×1 حدود 0.6 میلی‌متر است. حداکثر دمای کاربرد هادی در سیم‌های مفتولی با عایق PVC معمولاً 70 درجه سانتی‌گراد است و محدوده دمای کاری آن از منفی 30 تا مثبت 70 درجه سانتی‌گراد گزارش می‌شود.

مقاومت سیم مفتولی در برابر عوامل محیطی به نوع روکش و ساختار آن بستگی دارد. سیم‌های مفتولی با روکش PVC استاندارد برای نصب در محیط‌های خشک و سرپوشیده مناسب هستند و به کارگیری این سیم‌ها در لوله‌ها و زیر گچ مجاز است. برای نصب در محیط‌های مرطوب یا فضای باز، استفاده از کابل‌های با روکش مقاوم‌تر یا کابل‌های زره‌دار توصیه می‌شود. استانداردهای بین‌المللی معتبری مانند IEC 60227، DIN VDE 0271 و ISIRI 3569 برای این سیم‌ها تدوین شده‌اند که رعایت آن‌ها تضمین‌کننده کیفیت و دوام محصول است. سیم مفتولی مطابق با این استانداردها قادر به تحمل تست ولتاژ 4 کیلوولت AC با فرکانس 50 هرتز است که نشان‌دهنده کیفیت عایق آن می‌باشد.

انواع مدل‌های تولیدی برندهای داخلی

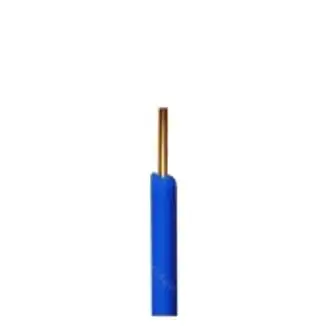

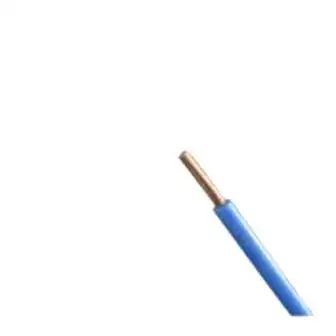

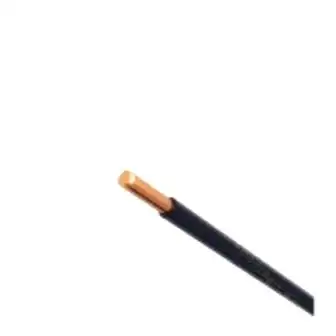

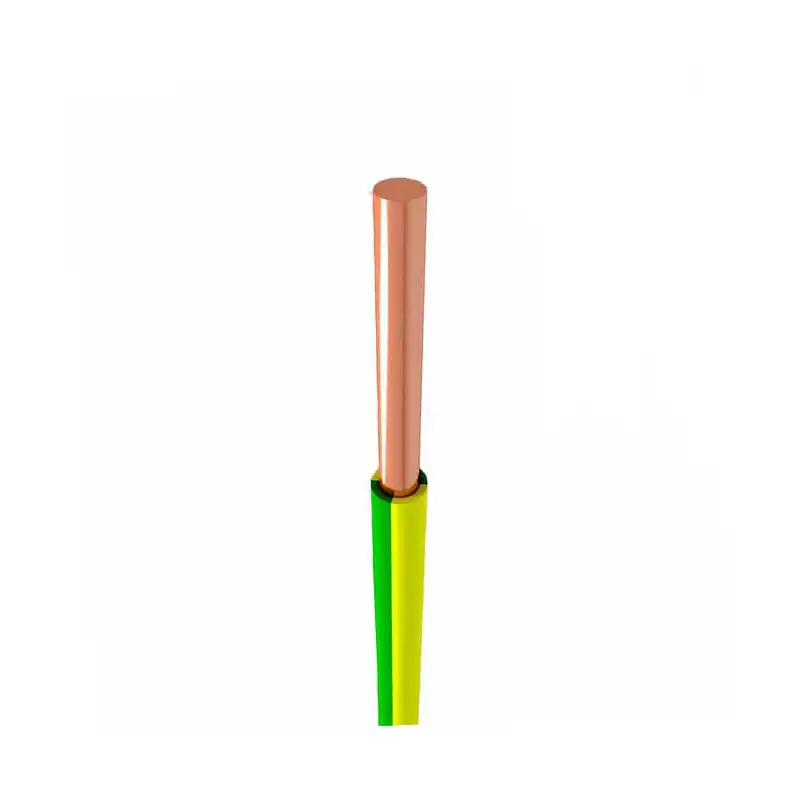

برند البرز الکتریک نور با نام تجاری لینکو یکی از شناخته‌شده‌ترین تولیدکنندگان سیم مفتولی در ایران است. این شرکت از سال 1383 فعالیت حرفه‌ای خود را آغاز کرده و در حال حاضر با کارخانه‌ای به وسعت چهل هزار متر مربع واقع در استان تهران و پرسنل مجرب و آموزش‌دیده و دستگاه‌های پیشرفته و به‌روز در حال تولید بیش از 180 نوع محصول متفاوت با کیفیت می‌باشد. سیم‌های مفتولی لینکو با هادی مسی آنیل‌شده گروه 1 (تک مفتولی) مطابق با استاندارد ISIRI 3084 یا IEC 60228 تولید می‌شوند. سیم برق مفتولی 1×1 لینکو با عایق آمیزه PVC از نوع PVC/C، حداقل مقاومت عایقی 0.011 مگااهم بر کیلومتر در دمای 70 درجه سانتی‌گراد و ولتاژ اسمی 300/500 ولت عرضه می‌گردد. سیم مفتولی 1.5×1 لینکو نیز یکی از محصولات پرطرفدار این برند است که در سیم‌کشی داخلی تابلوها و توزیع‌کننده‌های برق کاربرد دارد. سیم و کابل لینکو به عنوان یکی از معتبرترین و موفق‌ترین کارخانجات حوزه تولید سیم و کابل در ایران شناخته می‌شود و محصولات آن دارای گواهینامه استاندارد ملی ایران، ISO 9001:2015، تأییدیه پژوهشگاه نیرو، پروانه نظام مهندسی ساختمان و گواهینامه استاندارد اتحادیه اروپا است.

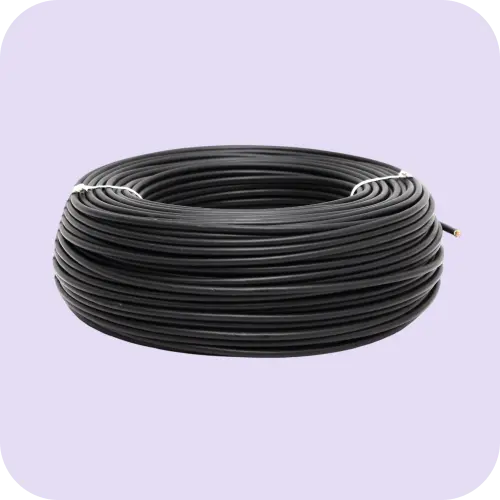

برند خراسان الکتریک نارگان با سابقه طولانی در صنعت سیم و کابل، محصولات متنوعی شامل سیم‌های مفتولی، افشان، آلومینیومی و زمینی تولید می‌کند. کابل برق زمینی (مفتولی) 16+25×3 خراسان الکتریک نارگان با هادی صددرصد مس آنیل‌شده، عایق PVC/A و ولتاژ کاری 0.6 تا 1 کیلوولت تولید می‌شود و برای کابل‌کشی ثابت، نصب در کانال، زیر گچ یا زیر خاک مناسب است. محدوده دمای کاری این محصول از منفی 30 تا مثبت 70 درجه سانتی‌گراد گزارش می‌شود. این شرکت از نخستین دریافت‌کنندگان گواهی استاندارد ISIRI در حوزه سیم و کابل الکتریکی بوده است. سیم و کابل پرتو الکتریک یکی دیگر از تولیدکنندگان شناخته‌شده سیم‌های مفتولی در ایران است که کابل 6×4 مفتول مسی خود را با ولتاژ 0.6 تا 1 کیلوولت و عایق PVC نوع A تولید می‌کند. این کابل دارای چهار رشته هادی مسی با سطح مقطع 6 میلی‌متر مربع بوده و حداکثر دمای کاربرد هادی آن 70 درجه سانتی‌گراد است. سیم و کابل نوید نیز از دیگر برندهای فعال در بازار است که سیم‌های مفتولی را در اندازه‌های مختلف تولید و عرضه می‌کند و در بازار لاله‌زار تهران حضوری فعال دارد.

مقایسه سیم مفتولی و سیم افشان؛ تفاوت‌ها و کاربردها

تفاوت اصلی سیم مفتولی و سیم افشان در ساختار هادی و میزان انعطاف‌پذیری آن‌هاست. سیم مفتولی دارای هادی تک‌رشته یا چند رشته فشرده است که انعطاف‌پذیری بسیار پایینی دارد و به همین دلیل به سیم خشک معروف است. در مقابل، سیم افشان از رشته‌های نازک مسی به‌هم‌تابیده تشکیل شده که انعطاف‌پذیری بالایی دارد و به سیم نرم نیز شناخته می‌شود. سیم‌های افشان دارای انعطاف بیشتر و استحکام کمتری نسبت به سیم‌های مفتول می‌باشند. از نظر مقاومت الکتریکی، سیم مفتولی به دلیل ساختار فشرده‌تر هادی، مقاومت اهمی کمتری نسبت به سیم افشان دارد و همین موضوع باعث می‌شود افت ولتاژ در آن کمتر باشد. سیم‌های مفتولی برای فرم‌کاری مناسب‌اند و در تابلوهای برق که انعطاف‌پذیری بالا مورد نیاز نیست، به کار می‌روند.

از نظر کاربرد، سیم مفتولی بیشتر در تابلوهای برق، سیم‌کشی داخلی ساختمان در لوله‌های برق و پروژه‌های صنعتی که سیم ثابت است، استفاده می‌شود. سیم افشان در اتصال تجهیزات متحرک، ماشین‌آلات صنعتی و هر جایی که نیاز به انعطاف‌پذیری بالا باشد، کاربرد دارد. از نظر قیمت، سیم مفتولی معمولاً اقتصادی‌تر از سیم افشان با همان سطح مقطع است، زیرا فرآیند تولید آن ساده‌تر و سریع‌تر است. از نظر نصب، سیم مفتولی به دلیل صلبیت، راحت‌تر در مسیرهای مستقیم قرار می‌گیرد اما در مسیرهای پرپیچ و خم، نصب آن دشوارتر است. سیم نیمه افشان نیز چیزی بین سیم‌های مفتولی و افشان است؛ تعداد رشته‌های این نوع سیم به مراتب از سیم‌های افشان کمتر بوده و در نتیجه انعطاف آن نیز از سیم‌های افشان کمتر می‌باشد. انتخاب میان این سیم‌ها باید بر اساس نوع کاربرد، شرایط نصب و نیاز پروژه انجام شود.

نکات کلیدی در سیم‌کشی و نصب سیم مفتولی

هنگام سیم‌کشی و نصب سیم مفتولی، رعایت اصول فنی از بروز مشکلات پرهزینه جلوگیری می‌کند. نخستین نکته، انتخاب سطح مقطع مناسب بر اساس جریان مصرفی و طول مسیر است. استفاده از سیم با سطح مقطع نامناسب می‌تواند به افت ولتاژ، گرم شدن بیش از حد سیم و در نهایت خطر آتش‌سوزی منجر شود. دوم، در اتصال سیم مفتولی به ترمینال‌ها و پیچ‌ها، استفاده از سرسیم یا کابلشو مناسب ضروری است. اگر سیم مفتولی مستقیماً زیر پیچ ترمینال قرار گیرد، با هر بار سفت یا شل شدن پیچ، رشته مسی سیم آسیب دیده و دچار خستگی فلز می‌شود. سرسیم باعث می‌شود فشار ترمینال به بدنه سرسیم وارد شود و از آسیب به مس جلوگیری گردد. سوم، رعایت حداقل شعاع خمش مجاز ضروری است. برای سیم‌های مفتولی چندرشته، حداقل شعاع خمش 12 برابر قطر خارجی سیم و برای سیم‌های تک‌رشته 15 برابر قطر خارجی است.

چهارم، برچسب‌گذاری هر دو سر سیم پیش از نصب، شناسایی و عیب‌یابی در آینده را بسیار ساده‌تر می‌کند. پنجم، در محیط‌های مرطوب یا فضای باز، استفاده از سیم با روکش مقاوم در برابر رطوبت و UV الزامی است. ششم، در تابلوهای برق، سیم‌های مفتولی باید با فاصله مناسب از یکدیگر و با نظم مرتب شوند تا تهویه مناسب برقرار باشد و خطر اتصال کوتاه کاهش یابد. هفتم، پس از اتمام نصب، تست پیوستگی و مقاومت عایقی سیم با استفاده از مگاوومتر انجام شود تا از صحت اتصالات و کیفیت عایق اطمینان حاصل گردد. هشتم، در دفن سیم مفتولی در زیر زمین، بسترسازی استاندارد الزامی است. سیم باید روی بستری از خاک سرندشده یا ماسه نرم به ضخامت حداقل 10 سانتی‌متر قرار گیرد و روی آن با نوار هشدار زرد پوشانده شود. نهم، در سیم‌کشی ساختمان، سیم‌های ارتباطی و برگشتی باید با رنگ‌های متفاوت انتخاب شوند تا هنگام نصب کلیدها، سیم‌ها راحت‌تر تشخیص داده شوند.

فروش عمده سیم مفتولی و انتخاب تأمین‌کننده معتبر

فروش عمده سیم مفتولی از الکو ELKO به‌عنوان نمایندگی معتبر در لاله‌زار تهران، فرصت مناسبی برای مجریان، پیمانکاران، فروشگاه‌های تجهیزات برقی و شرکت‌های ساختمانی فراهم می‌کند تا سیم‌های مفتولی باکیفیت را با قیمت رقابتی و در متراژ بالا تأمین کنند. لاله‌زار تهران به‌عنوان قلب بازار سیم و کابل ایران شناخته می‌شود و وجود نمایندگی‌های معتبر در این منطقه، دسترسی به محصولات اورجینال با گارانتی را تضمین می‌کند. خرید عمده سیم مفتولی از نمایندگی‌های رسمی مزایای متعددی دارد؛ از جمله دریافت فاکتور رسمی، تضمین اصالت کالا، قیمت‌گذاری بر اساس متراژ بالا و پشتیبانی فنی در انتخاب نوع سیم مناسب پروژه. برای پروژه‌های بزرگ ساختمانی و صنعتی، تأمین سیم از یک منبع معتبر و متمرکز، هزینه‌های جانبی خرید و حمل را به‌طور محسوس کاهش می‌دهد و یکنواختی کیفیت سیم در سراسر پروژه را تضمین می‌کند. پیش از خرید عمده، بررسی مشخصات فنی سیم، تطابق آن با نیاز پروژه و مقایسه قیمت میان تأمین‌کنندگان مختلف توصیه می‌شود. همچنین توجه به نوع سیم (NYA یا NYAF)، سطح مقطع، تعداد رشته، جنس هادی (مس خالص)، نوع عایق (PVC) و متراژ مورد نیاز، از جمله عواملی است که باید در فرآیند خرید عمده مدنظر قرار گیرد.
